Serbatoio Monteporzio

Rilievo Laser Scanner ed aerofotogrammetrico per verifica elementi strutturali

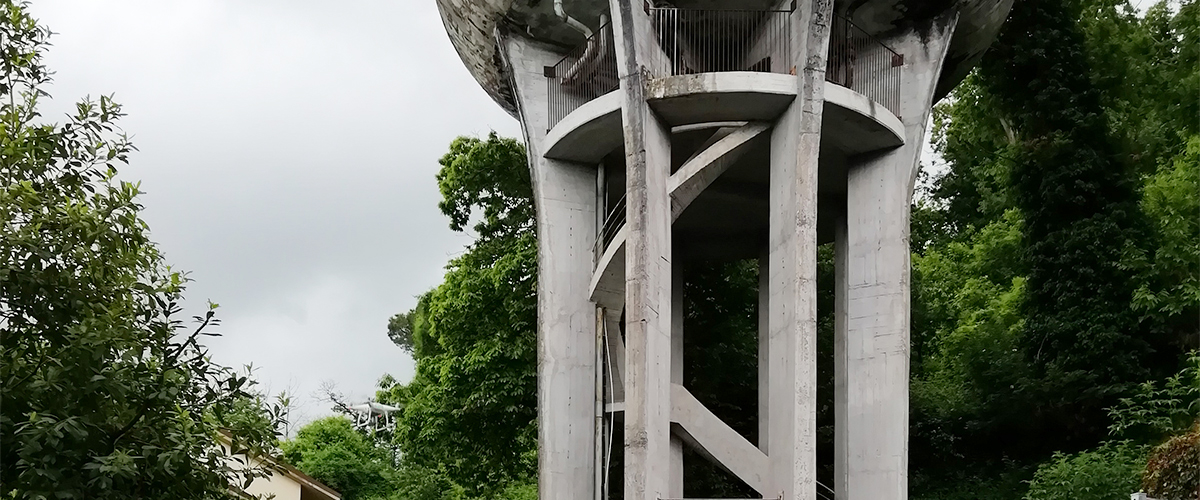

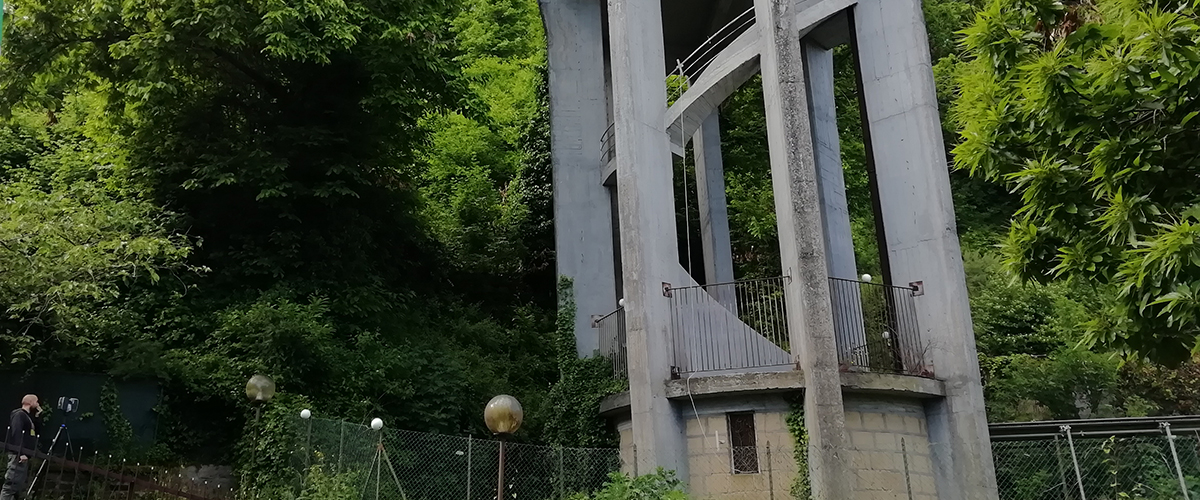

eseguito sul Serbatoio idrico  presso Monte Porzio Catone (RM)

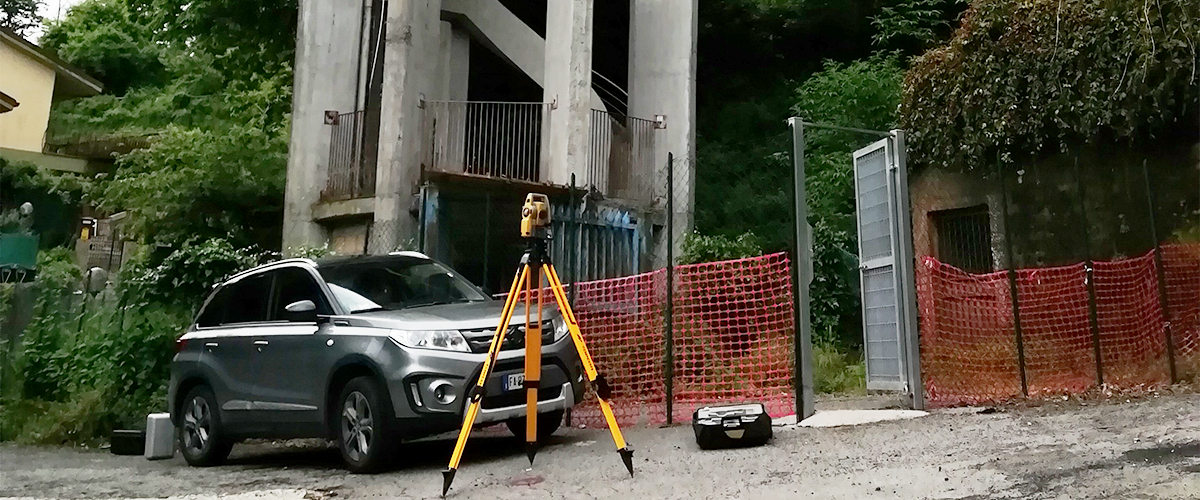

Rilievo topografico effettuato tramite Laser Scanner a differenza di fase, Stazione Totale Robotica e drone S.A.P.R. quadricottero eseguito presso Serbatoio idrico sito in Monte Porzio Catone (RM) relativo all’indagine strutturale degli elementi dell’opera.

Registrazione delle scansioni effettuate e generazione del modello 3D a nuvola di punti densa ottenuto dal rilievo laser scanner.

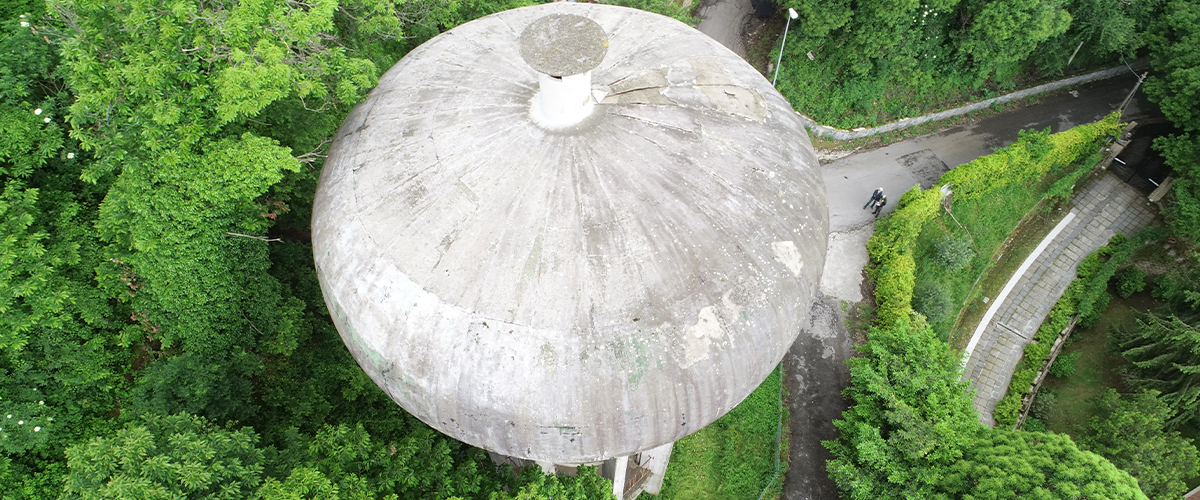

Elaborazione delle prese aeree acquisite con il S.A.P.R., inserimento dei punti di controllo a terra rilevati (GCP) al fine di validare metricamente l’oggetto rilevato e generazione del modello 3D a nuvola di punti densa ottenuto dal rilievo aerofotogrammetrico.

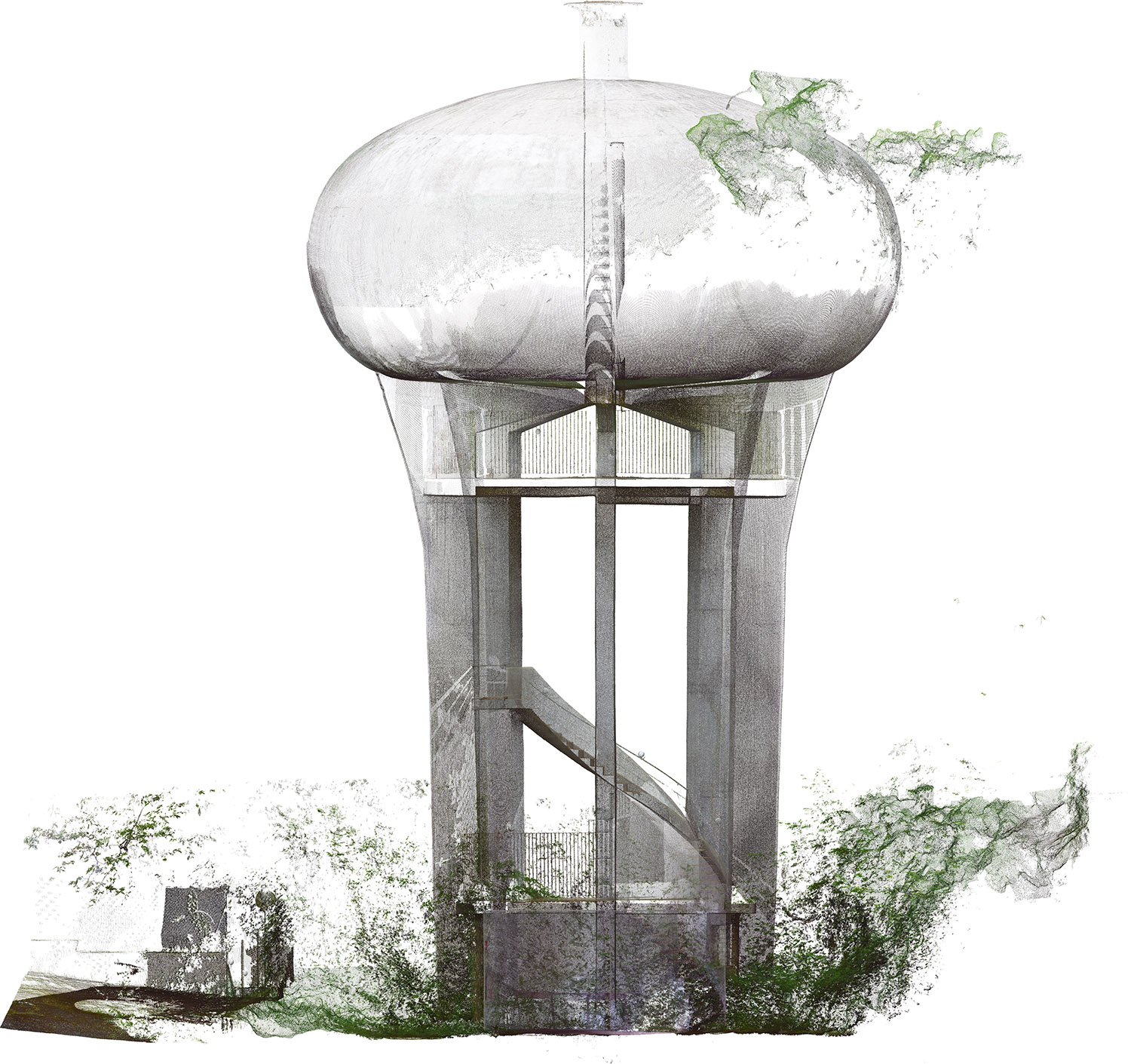

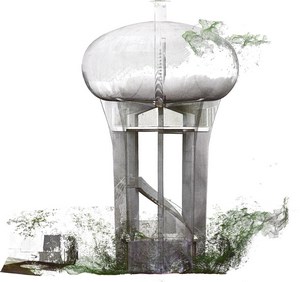

Fusione delle nuvole di punti dense ottenute sia dal rilievo Laser Scanner che dal rilievo aerofotogrammetrico e generazione di un unico modello 3D.

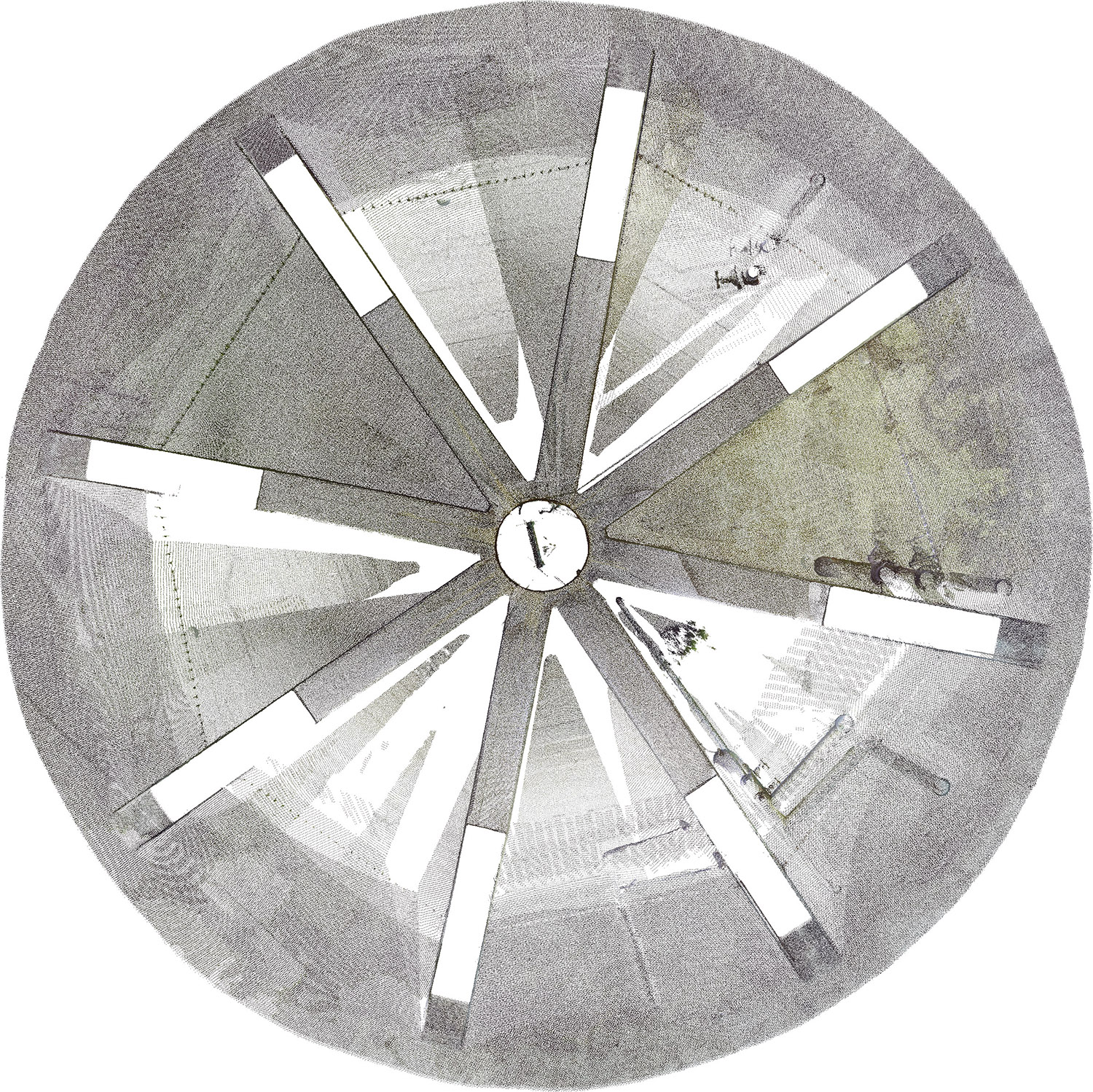

Produzione ortofoto nadirale ad alta definizione (0.50 cm/pixel), n°5 sezioni planimetriche ed un prospetto dell’opera  con relativa importazione in ambiente CAD e redazione planimetrie e sezioni in scala 1: 100.

Anno: 2019
